Rampa Muffen

Rampa-Muffen für stabile Gewindeverbindungen in Holz

Rampa-Muffen sind praktische Gewindeeinsätze, mit denen sich ein belastbares metrisches Innengewinde in Holz und geeigneten Holzwerkstoffen herstellen lässt. Die Muffe wird in eine entsprechend vorbereitete Bohrung eingeschraubt und ermöglicht anschließend die Verwendung einer passenden metrischen Schraube oder Gewindestange.

Bei EdelstahlOnline24 finden Sie insgesamt 12 verschiedene Rampa-Muffen in den Gewindegrößen M4, M5, M6, M8, M10 und M12. Jede Gewindegröße ist sowohl aus V2A Edelstahl als auch aus verzinktem Stahl erhältlich.

Metrisches Innengewinde für Holzbauteile

Der große Vorteil einer Rampa-Muffe besteht darin, dass sie in einem Holzbauteil ein metrisches Innengewinde bereitstellt. Dadurch können Bauteile anschließend mit einer normalen metrischen Schraube befestigt werden.

Das ist insbesondere dann praktisch, wenn eine Verbindung wieder gelöst werden soll. Die metrische Schraube kann herausgedreht werden, während die Muffe im Holz verbleibt.

Rampa-Muffen eignen sich deshalb beispielsweise für Konstruktionen, bei denen Holzhandläufe oder andere Holzelemente mit Metall- und Edelstahlbauteilen verbunden werden sollen.

Rampa-Muffen von M4 bis M12

Das Sortiment umfasst die sechs Gewindegrößen M4, M5, M6, M8, M10 und M12. Für jede Größe stehen zwei Materialvarianten zur Verfügung.

Bei den verzinkten Stahlvarianten finden Sie:

• M4 × 15 mm
• M5 × 20 mm
• M6 × 30 mm
• M8 × 30 mm
• M10 × 30 mm
• M12 × 30 mm

Zusätzlich werden dieselben Gewindegrößen als kompaktere Varianten aus V2A Edelstahl angeboten.

Rampa-Muffen aus V2A Edelstahl

Für alle sechs Gewindegrößen stehen Rampa-Muffen aus V2A Edelstahl zur Verfügung. Angeboten werden M4 × 10 mm, M5 × 12 mm, M6 × 15 mm, M8 × 18 mm, M10 × 18 mm und M12 × 25 mm.

Die V2A-Ausführungen bestehen aus Edelstahl 1.4305 / AISI 304. Dies wird beispielsweise bei den M5-, M8- und M12-Ausführungen angegeben.

Damit lassen sich die Gewindeeinsätze besonders gut mit weiteren Edelstahlkomponenten bei Handlauf-, Geländer- und Metallbauprojekten kombinieren.

Rampa-Muffen aus verzinktem Stahl

Alternativ bietet EdelstahlOnline24 die Gewindegrößen M4 bis M12 auch als Rampa-Muffen aus verzinktem Stahl an.

Diese Ausführungen sind länger als die entsprechenden V2A-Varianten. Beispielsweise besitzt die M4-Muffe aus verzinktem Stahl eine Länge von 15 mm, während die V2A-Ausführung 10 mm lang ist. Bei M12 stehen 30 mm aus verzinktem Stahl einer 25 mm langen V2A-Ausführung gegenüber.

So kann neben der Gewindegröße auch die Material- und Längenausführung passend zum jeweiligen Projekt ausgewählt werden.

M4 und M5 Rampa-Muffen

Für kleinere Gewindeverbindungen stehen M4- und M5-Rampa-Muffen zur Verfügung.

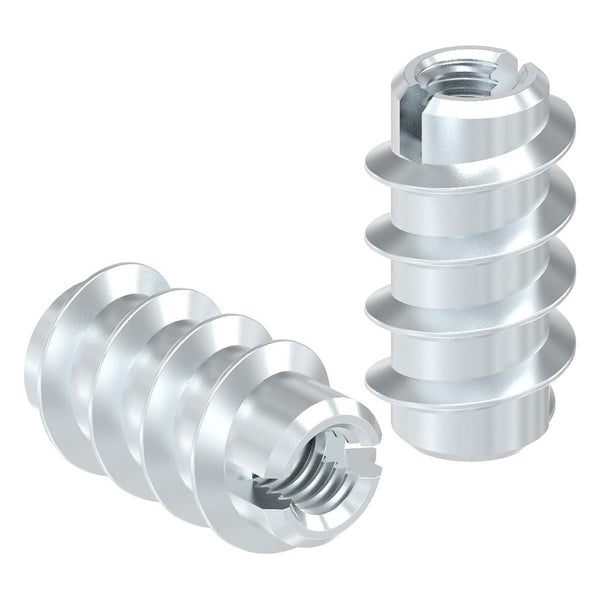

Die M4-Ausführung aus verzinktem Stahl besitzt eine Länge von 15 mm und benötigt laut Produktangabe eine Vorbohrung von 6,0 mm.

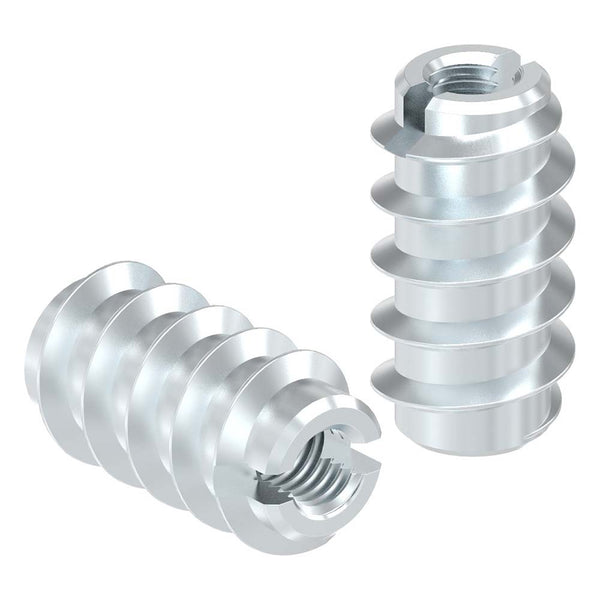

Bei M5 ist die verzinkte Variante 20 mm lang. Hier wird eine Vorbohrung von 8,0 bis 8,5 mm angegeben.

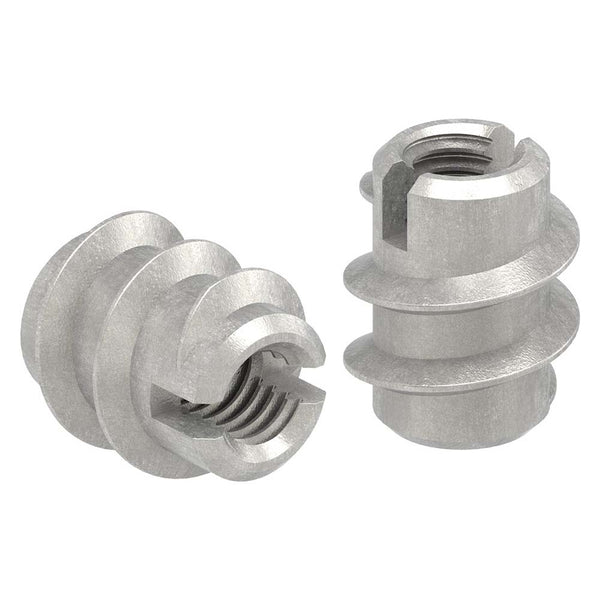

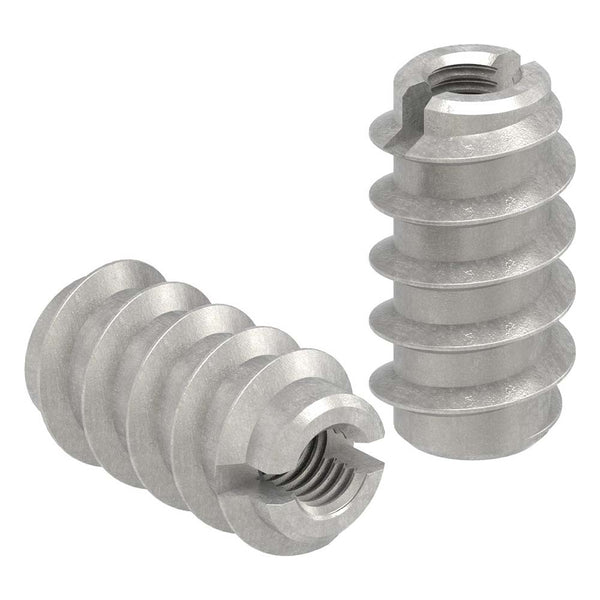

Zusätzlich stehen kompaktere V2A-Ausführungen in M4 × 10 mm und M5 × 12 mm zur Verfügung.

M6 und M8 Rampa-Muffen

Für mittelgroße Gewindeverbindungen bietet das Sortiment M6- und M8-Rampa-Muffen.

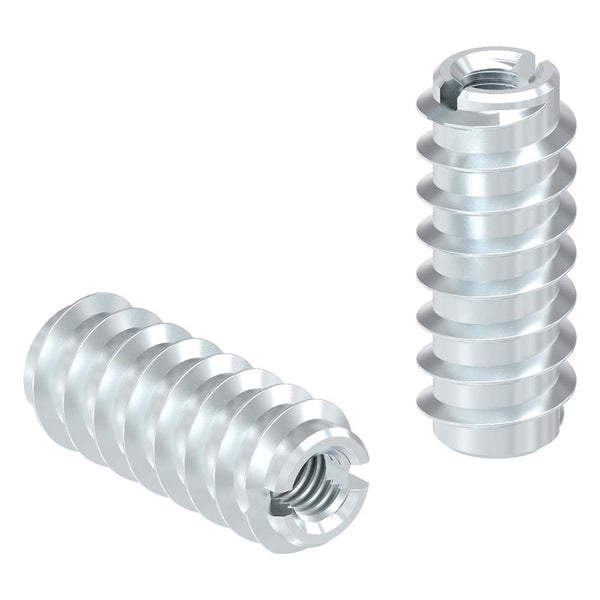

Die verzinkte M6-Ausführung besitzt eine Länge von 30 mm. Für die Montage wird abhängig von der Anwendung eine Vorbohrung von 9,0 bis 10,3 mm angegeben.

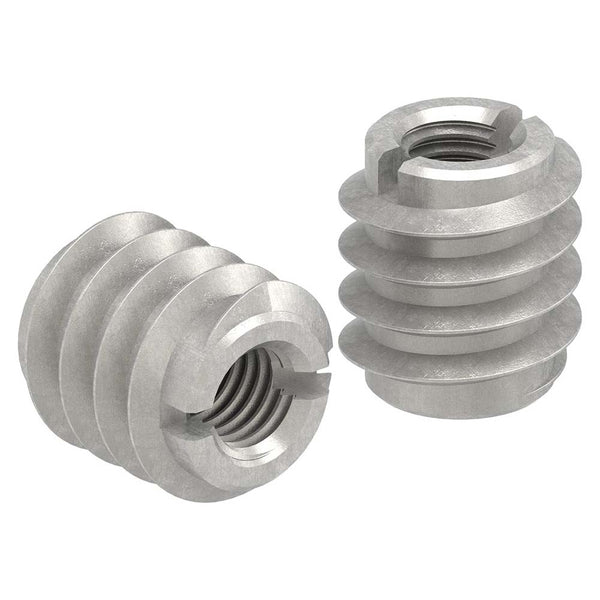

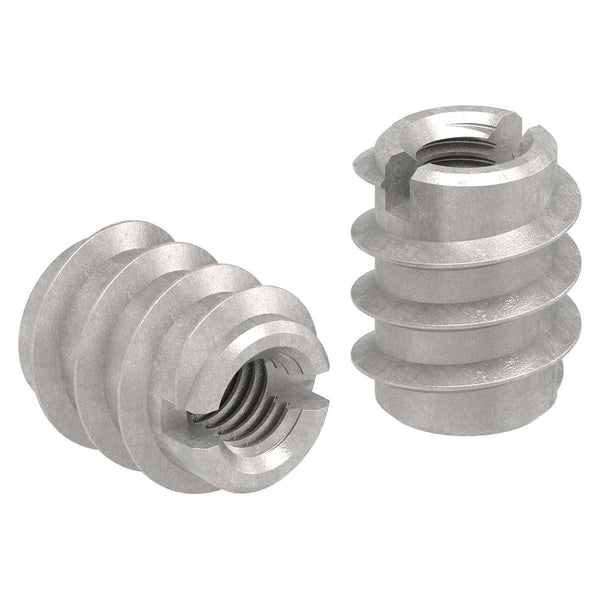

Bei den Edelstahlvarianten stehen M6 × 15 mm und M8 × 18 mm zur Verfügung. Die V2A-Muffe M8 × 18 mm benötigt laut Produktangabe eine Vorbohrung von 12,0 bis 12,5 mm.

M10 und M12 für größere Gewindeverbindungen

Für kräftiger dimensionierte Verbindungen finden Sie Rampa-Muffen in M10 und M12.

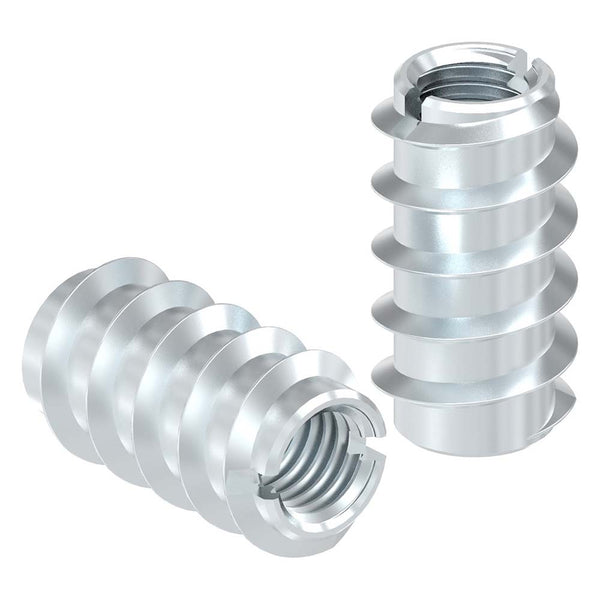

Die verzinkte M10 × 30 mm Muffe ist für eine Vorbohrung von 15,5 bis 15,7 mm vorgesehen.

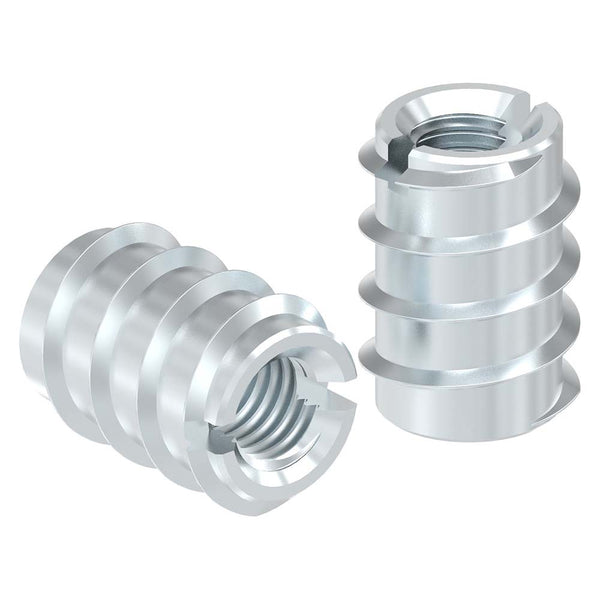

Bei M12 besitzt die verzinkte Variante ebenfalls eine Länge von 30 mm und benötigt eine Vorbohrung von 19,0 mm.

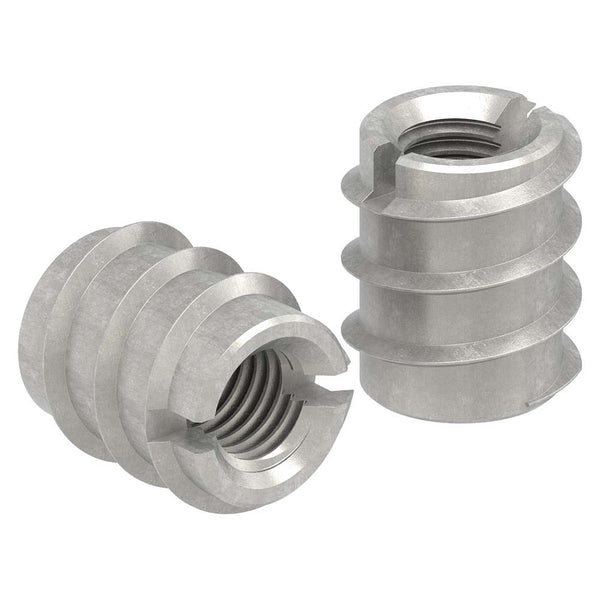

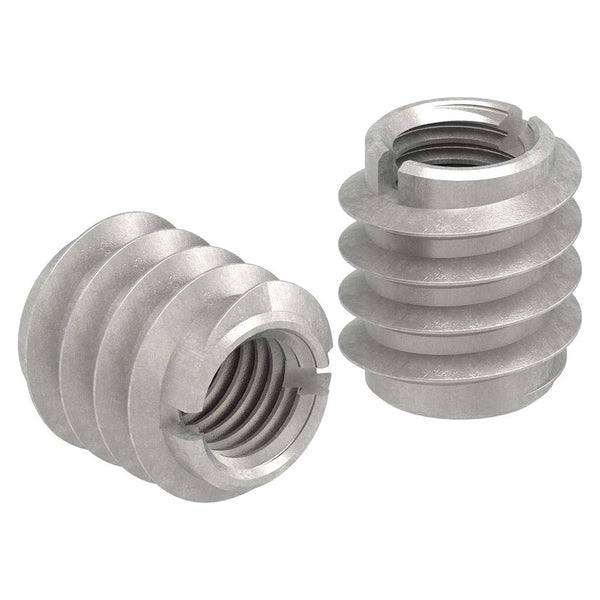

Alternativ stehen die beiden Gewindegrößen auch als V2A-Ausführungen in M10 × 18 mm und M12 × 25 mm zur Verfügung. Die V2A-M12-Muffe besteht aus Edelstahl 1.4305 / AISI 304 und ist für eine Vorbohrung von 18,5 bis 19,0 mm ausgelegt.

Rampa-Muffen für Holzhandläufe

Ein interessanter Einsatzbereich sind Holzhandläufe in Kombination mit Edelstahlbauteilen. Soll beispielsweise ein Bauteil mit metrischer Schraube an einem Holzhandlauf befestigt werden, kann eine passende Rampa-Muffe das dafür benötigte Innengewinde bereitstellen.

Die Muffe wird im Holz versenkt, während anschließend eine metrische Schraube in das Innengewinde eingeschraubt werden kann.

Dadurch lassen sich Holz und Metall miteinander verbinden, ohne eine klassische Holzschraube verwenden zu müssen.

Lösbare Verbindungen mit metrischen Schrauben

Rampa-Muffen bieten einen besonderen Vorteil, wenn eine Konstruktion demontierbar bleiben soll.

Wird eine metrische Schraube direkt in die eingesetzte Muffe geschraubt, kann diese bei Bedarf wieder gelöst werden. Das eigentliche Gewinde befindet sich dabei in der Muffe und nicht unmittelbar im Holz.

Dadurch eignen sich Gewindeeinsätze beispielsweise für Bauteile, die während der Montage mehrfach befestigt und wieder gelöst werden müssen oder später ausgetauscht werden sollen.

Die richtige Vorbohrung ist entscheidend

Vor dem Einschrauben einer Rampa-Muffe muss das Holz mit dem passenden Durchmesser vorgebohrt werden. Dieser Durchmesser ist von der jeweiligen Muffengröße abhängig.

Bei den angebotenen Varianten reicht die angegebene Vorbohrung beispielsweise von 6,0 mm bei der verzinkten M4-Muffe bis 19,0 mm bei der verzinkten M12-Ausführung.

Die Angaben der jeweiligen Produktvariante sollten deshalb vor der Montage berücksichtigt werden. Eine passend vorbereitete Bohrung erleichtert das kontrollierte Einschrauben der Muffe.

Edelstahl oder verzinkter Stahl?

Welche Materialausführung besser geeignet ist, hängt von der jeweiligen Konstruktion ab. EdelstahlOnline24 bietet deshalb jede Gewindegröße sowohl als V2A-Variante als auch aus verzinktem Stahl an.

Bei Konstruktionen mit sichtbaren Edelstahlkomponenten kann die V2A-Ausführung eine passende Ergänzung darstellen. Für andere Anwendungen stehen die Varianten aus verzinktem Stahl zur Verfügung.

Zusätzlich unterscheiden sich die beiden Ausführungen in ihren jeweiligen Längen, sodass bei der Auswahl auch die vorhandene Materialstärke berücksichtigt werden sollte.

Passende Gewindegröße auswählen

Bei der Auswahl einer Rampa-Muffe ist zunächst die benötigte metrische Gewindegröße entscheidend. Das Sortiment umfasst M4, M5, M6, M8, M10 und M12.

Das Innengewinde muss zur anschließend verwendeten Schraube oder Gewindestange passen. Für eine M8-Schraube wird beispielsweise eine Rampa-Muffe mit M8-Innengewinde benötigt.

Daneben sollten Länge, Material und der erforderliche Vorbohrdurchmesser berücksichtigt werden.

Lieferung im praktischen 10er-Pack

Alle Rampa-Muffen dieser Kategorie werden als Verpackungseinheit mit zehn Stück angeboten. Dies gilt sowohl für die Varianten aus V2A Edelstahl als auch für die Ausführungen aus verzinktem Stahl.

Damit stehen mehrere identische Gewindeeinsätze für wiederkehrende Befestigungspunkte zur Verfügung – beispielsweise wenn mehrere Halter oder andere Bauteile auf dieselbe Weise an einer Holzkonstruktion befestigt werden sollen.

Rampa-Muffen online kaufen

Entdecken Sie unsere Rampa-Muffen für stabile metrische Gewindeverbindungen in Holz und geeigneten Holzwerkstoffen.

Wählen Sie zwischen den Gewindegrößen M4, M5, M6, M8, M10 und M12 sowie Ausführungen aus V2A Edelstahl oder verzinktem Stahl. Mit den verschiedenen Größen und Längen lassen sich die Gewindeeinsätze passend zu zahlreichen Holz-, Handlauf-, Geländer- und Montageprojekten auswählen.
